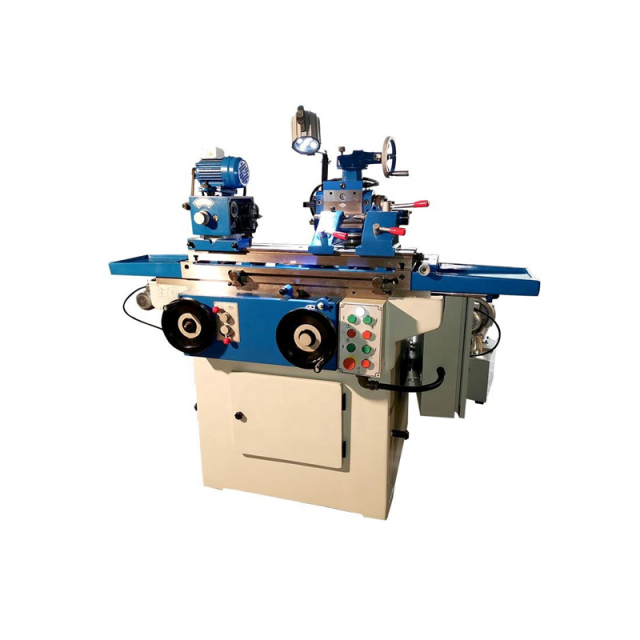

本系列万能磨床是一种万能机床，它既具有万能外圆磨床的特点，又具有工具、刀具磨床的特点，适用于外磨、内磨、表面磨，也可用于刃磨各种铣刀、铰刀、插齿刀、直槽滚刀等一般切削刀具。
本机适用于一般小型机械厂、工具车间、修理厂及科技科研单位使用。
|
规格 |
2M9120A |
|
最大工件直径 |
200毫米 |
|
最大工件长度 |
500毫米 |
|
容量 |
|
|
工件直径外圆磨削 |
5-50毫米 |
|
工件直径内圆磨削 |
10-50毫米 |
|
工具和刀具刃磨 |
200毫米 |
|
工件长度外圆磨削 |
400毫米 |
|
工件长度内圆磨削 |
75毫米 |
|
工具和刀具刃磨 |
200毫米 |
|
表面磨削长×宽（被铣削） |
200x50毫米 |
|
工件重量 |
10公斤 |
|
工作头 |
|
|
中心高度 |
100毫米 |
|
工作头与尾座中心距 |
430毫米 |
|
左右尾座中心距 |
500毫米 |
|
主轴孔锥度 |
MT2 |
|
主轴转速（50Hz） |
110、200、300转/分 |
|
旋转 |
±90° |
|
卡盘直径 |
φ100mm |
|
砂轮头 |
|
|
最大垂直行程 |
200毫米 |
|
最大横向行程 |
200毫米 |
|
手轮每转垂直进给量 |
2 毫米 |
|
手轮垂直每格进给量 |
0.01毫米 |
|
手轮每转横向进给，细/粗 |
1/4毫米 |
|
手轮每格横向进给，细/粗 |
0.005/0.02毫米 |
|
水平旋转 |
±90° |
|
砂轮主轴转速（50Hz） |
2500转/分（60赫兹2950转/分） |
|
最大砂轮直径 x 宽度 x 孔径 |
200x20x75毫米 |
|
内圆磨削主轴 |
|
|
内圆磨削主轴 |
13500转/分（60赫兹16000转/分） |
|
最小砂轮直径x宽度x孔径 |
10x10x3毫米 |
|
最大砂轮直径 x 宽度 x 孔径 |
25x20x6毫米 |
|
桌子 |
|
|
最大行程 |
480毫米 |
|
移动速度 |
≤7米/分钟 |
|
手轮每转行程 |
17 毫米 |
|
旋钮每转行程 |
126 毫米 |
|
上工作台最大回转角度 |
+45°~-30° |
|
尾座 |
|
|
中心孔锥度 |
MT2 |
|
袖长行程 |
14 毫米 |
|
电机功率 |
2.905千瓦 |
|
外形尺寸（长x宽x高） |
1520x1142x1338毫米 |
|
包装尺寸（长x宽x高） |
1860x1360x1590毫米 |
|
净重/毛重 |
1350/1700公斤 |
|
工作精度 |
|
|
外部的 |
0.0015毫米 |
|
内部的 |
0.0025毫米 |
|
圆柱度 |
0.005毫米 |
|
表面粗糙度外部 |
Ra0.32μm |
|
内部表面粗糙度 |
Ra0.63μm |
