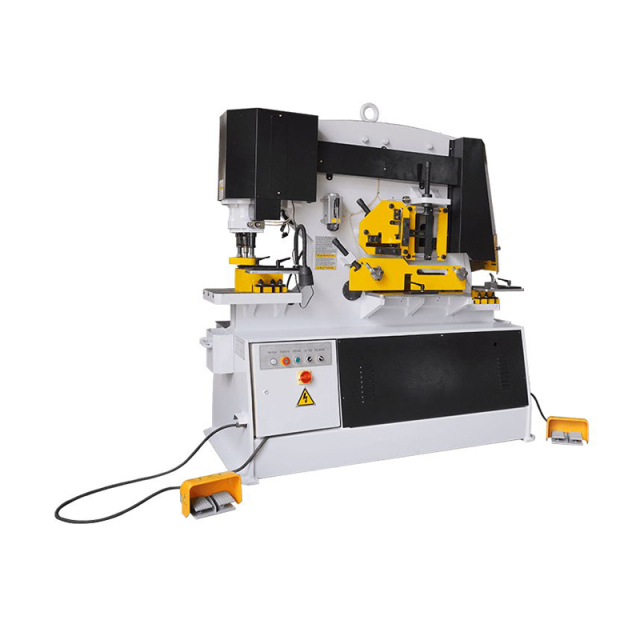

该机采用液压传动，能对板材、方钢、圆钢、角钢、槽钢、工字钢进行剪切、冲孔、模切，并配有剪切保持装置。
|
模型 |
Q35Y-16 |
Q35Y-20 |
Q35Y-25 |
Q35Y-30 |
Q35Y-40 |
Q35Y-50 |
|
压制力（吨） |
65 |
90 |
120 |
160 |
200 |
160 |
| 最大切割板材厚度(mm) |
16 |
20 |
二十五 |
三十 |
40 |
三十 |
|
板材拉伸强度 (N/mm2) |
≤450 |
≤450 |
分部 ≤ 450 |
≤450 |
≤450 |
≤450 |
|
剪切角 |
7° |
8° |
8° |
8° |
9° |
9° |
|
一次冲程剪板尺寸 |
16*2508*400 |
16*2508*400 |
16*2508*400 |
16*2508*400 |
16*2508*400 |
16*2508*400 |
|
滑枕行程 |
80 |
80 |
80 |
80 |
80 |
80 |
|
冲程次数（次/分） |
12-18 |
12-18 |
12-18 |
12-18 |
12-18 |
12-18 |
|
喉深(mm) |
300 |
355 |
400 |
600 |
600 |
600 |
|
冲孔厚度(mm) |
16 |
20 |
二十五 |
二十六 |
三十五 |
40 |
|
最大冲孔直径(mm) |
二十五 |
三十 |
三十五 |
三十八 |
40 |
40 |
|
主电机功率(kW) |
4 |
5.5 |
7.5 |
11 |
15 |
18 |
|
外形尺寸（长*宽*高）（mm） |
1640*730*1770 |
1640*800*1990 |
2355*960*2090 |
2680*1040*2300 |
2970*1240*2350 |
3000*1440*2450 |
|
特征 |
如图。 |
|
前景 |
 |
|
冲孔站 |
 |
|
角度切割站 |
 |
|
棒材切割站 |
 |
|
开槽站 |
 |
|
剪切站 |
 |
