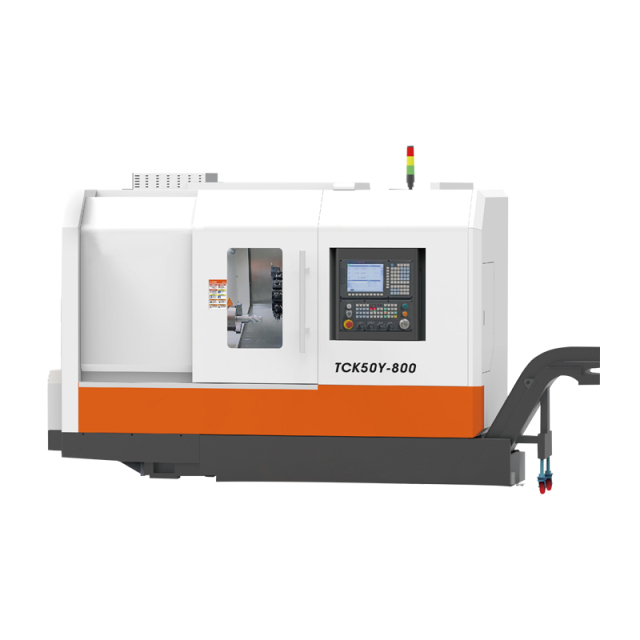

新一代高精度车削中心。
模块化配置多样化，结构坚固，抗热冲击能力强，专为高精度加工而开发。
多种类型的主轴、刀塔、尾座和自动化选项。
|
规格 |
TCK50M |
TCK50Y |
|
最大摇椅 |
560毫米 |
640毫米 |
|
最大摆动幅度超过横向滑台 |
300毫米 |
380毫米 |
|
工件最大长度 |
400/700/1400毫米 |
400/700/1400毫米 |
|
最大酒吧容量 |
54/74/74毫米 |
54/74/74毫米 |
|
最大加工直径（板材） |
350/400毫米 |
300/450/450毫米 |
|
纺锤鼻 |
A2-6/8 GB59001 |
A2-6/8 GB59001 |
|
主轴孔 |
66/86/86毫米 |
66/86/86毫米 |
|
主轴转速 |
50-3000转/分钟 |
50-3000转/分钟 |
|
主轴移位模式 |
无级 |
无级 |
|
主轴电机功率 |
11/15/15kW |
11/15/15kW |
|
卡盘类型 |
液压 |
液压 |
|
卡盘尺寸 |
10英寸 |
10英寸 |
|
动力炮塔模型 |
TCSD80-12T-330 |
TCSDY80H-12T-330 |
|
X/Y/Z轴快速横移 |
X轴：18米/分钟；Z轴：18米/分钟 |
X：18 Y：6 Z：18米/分钟 |
|
X/Y/Z轴伺服电机扭矩 |
X：15 Z：15牛·米 |
X：15 Y：6 Z：15牛·米 |
|
X/Y/Z轴行程 |
X：240/260/260毫米 |
X：240/260/260毫米 |
|
导览 |
线性导轨 |
线性导轨 |
|
动力炮塔 |
BMT45/BMT55 |
BMT45/BMT55 |
|
刀具柄径（车削/镗削） |
25x25/Φ32mm |
25x25/Ф32mm |
|
尾架 |
液压 |
液压 |
|
尾座套筒直径 |
70/90毫米 |
70/90毫米 |
|
尾架轴行程 |
80毫米 |
80毫米 |
|
总额定功率 |
26/30千瓦 |
28/32/34.5千瓦 |
|
机器重量 |
3500/4600/6000公斤 |
3500/4650/6100公斤 |
|
整体尺寸 |
2700/3300/4000x2000x2100毫米 |
2700/3300/4000x2170x2200毫米 |
