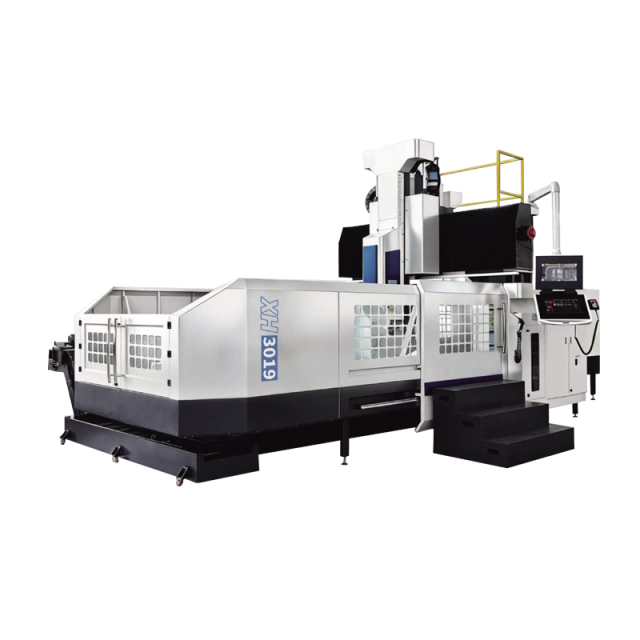

该系列采用固定龙门架与移动工作台结构,具有高刚性、高扭矩和卓越的精度。
包括床身、立柱、滑鞍、滑块和工作台在内的关键部件均采用树脂砂型铸造工艺,由高强度铸铁铸造而成,确保了优异的耐磨性和长期稳定性。
部分机型采用四导轨设计,具有强大的抗扭刚性,可实现重型工件的加工、稳定的重切削,并在精密加工中获得优异的表面光洁度。
X/Y轴采用重型直线滚子导轨,而Z轴则采用刚性硬轨导轨结构,以提供最大支撑力。滑块两侧均安装有平衡装置,确保Z轴响应迅速。该系列机床非常适合航空航天、汽车、模具、包装机械、采矿设备及其他行业的大型工件精密加工,能够自动完成铣削、钻孔、镗孔和攻丝等复杂的多工序操作。
|
规格 |
XH3019 |
XH2519 |
XH2019 |
|
表格宽度 |
1500毫米 |
||
|
表格长度 |
3000毫米 |
2500毫米 |
2000毫米 |
|
表格加载 |
8000公斤 |
7000公斤 |
5000公斤 |
|
T型槽(数量/宽度/间距) |
9个/22/160毫米 |
||
|
X轴行程 |
3100毫米 |
2600毫米 |
2100毫米 |
|
Y轴行程 |
1900毫米 |
||
|
Z轴行程 |
900毫米 |
||
|
主轴头到工作台面的距离 |
150-1050毫米 |
||
|
列间距 |
1900毫米 |
||
|
主轴锥度 |
BT50-190 |
||
|
主轴电机 |
15/18.5千瓦 |
||
|
主轴转速 |
6000转/分 |
||
|
弹匣容量 |
24T |
||
|
切割速度 |
1-8000毫米/分钟 |
||
|
X/Y/Z轴快速运动 |
12/12/10米/分钟 |
||
|
X轴精度(位置/重复) |
0.020/0.012毫米 |
0.018/0.012毫米 |
0.016/0.012毫米 |
|
Y轴精度(位置/重复) |
0.015/0.010毫米 |
||
|
Z轴精度(位置/重复) |
0.015/0.010毫米 |
||
|
Optional Accessories |
|
Automatic universal milling head |
|
Automatic right angle milling head |
|
Manual dual output right angle milling head |
|
Automatic extension milling head |
|
Automatic tool setting |
|
Vertical horizontal tool magazine |
|
Closed loop encoder |
|
Coolant through spindle (CTS) |
