配有安全可靠的进料安全机构,各部件操作、更换方便。
主轴箱拨臂和立柱采用手动夹紧机构夹紧。
所有控制装置集中在主轴箱上,操作和更换方便。
主要零部件均采用起亚进口加工中心加工,精度高,效率高,确保可靠性和高品质。
铸造件整体工艺优良,采用先进的铸造设备,保证了基础件材质的优良品质。
主轴部件均采用特殊优质钢材经热处理,由一流的设备制造,确保高强度和耐用度。
主要齿轮采用磨齿加工,机床精度高,噪音低。

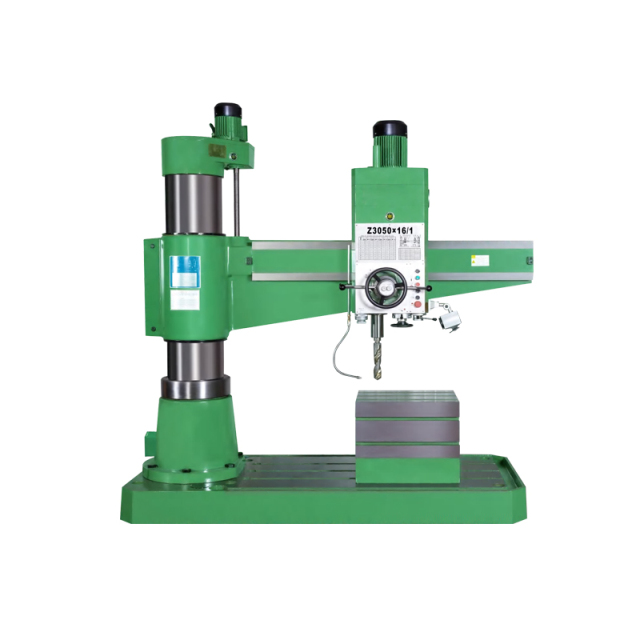

该机床外形小巧,功能多样,广泛用于钻孔、锪孔、铰孔、攻丝等。
|
规格 |
Z3050X12/1 |
Z3050X16/1 |
ZQ3050X20/1 |
|
最大钻孔能力 |
50 毫米 |
50 毫米 |
50 毫米 |
|
主轴轴线至立柱距离 |
350~1250毫米 |
350~1600毫米 |
350~2000毫米 |
|
立柱直径 |
350毫米 |
350毫米 |
350毫米 |
|
主轴锥度 |
MT5 |
MT5 |
MT5 |
|
主轴行程 |
315毫米 |
315毫米 |
315毫米 |
|
主轴转速级数 |
16 |
16 |
16 |
|
主轴转速范围 |
25~2000转/分 |
25~2000转/分 |
25~2000转/分 |
|
主轴进给级数 |
16 |
16 |
16 |
|
主轴进给范围 |
0.04~3.2mm/转 |
0.04~3.2mm/转 |
0.04~3.2mm/转 |
|
主轴鼻端至底座距离 |
350~1220毫米 |
320~1220毫米 |
320~1220毫米 |
|
工作台尺寸 |
630x500x500毫米 |
630x500x500毫米 |
630x500x500毫米 |
|
底座尺寸 |
2050x1000x200毫米 |
2400x1000x200毫米 |
2400x1000x200毫米 |
|
主电机 |
4千瓦 |
4千瓦 |
4千瓦 |
|
整体尺寸 |
2150x1060x2650毫米 |
2500x1060x2650毫米 |
2900x1060x2650毫米 |
|
包装尺寸 |
2400x1120x2520毫米 |
2600x1120x2600毫米 |
3000x1120x2600毫米 |
|
净重/毛重 |
3000/3250公斤 |
3400/3650公斤 |
3550/3850公斤 |
|
标准配件 |
|
箱形工作台 |
|
锥套 |
|
工具释放扳手 |
|
漂移 |
|
吊环螺栓 |
